塑料電纜中間接頭是在線芯接頭外包纏自粘橡膠帶，再套上塑料盒構成。圖5-41為6～10kV分相屏蔽塑料電纜中間接頭結構圖，圖中只詳細表示了一相，表5-79和表5-80為其具體尺寸。電纜接頭制作工藝簡述如下。

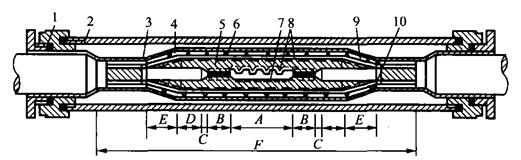

圖5-41 6～10kV分相屏蔽塑料電纜中間接頭結構圖
1—橡皮圈;2—塑料盒;3—白布帶;4—塑料粘膠帶;5—自粘橡膠帶;
6—軟銅線;7—連接管;8—半導體布帶;9—屏蔽鋁箔; 10—鍍錫銅線
1.電纜切割
套上塑料盒，盒體兩端螺蓋分別套在兩端電纜上。把要連接的電纜調直，重疊100～200mm，而后在中間鋸斷。
2.剝切電纜
按圖5-41和表5-79、表5-80所示尺寸剝除電纜護層，電纜的布帶及填充黃麻暫時卷到電纜根部，在相反方向卷起來。在預計的屏蔽帶切斷處(長度為A/2+B+C+D+E)用銅綁線扎緊，而后把屏蔽帶剝除并切斷，切口尖角應向外反折。絕緣外半導體布帶剝離并卷到根部，以備后用。
表5-79 6kV分相屏蔽塑料電纜中間接頭尺寸
|
電纜截面
mm2 |
各部尺寸 | ||||||||
| A | B | C | D | E | F | H | J | M | |
|
35
50 70 95 120 150 185 240 |
80
84 90 100 105 105 110 120 |
10
10 10 10 15 15 15 15 |
20
20 20 20 25 25 25 25 |
30
30 30 30 30 30 30 30 |
80
80 80 80 90 90 90 90 |
520
530 550 560 650 680 710 710 |
14
16 18 21 23 25 27 31 |
34
36 38 41 43 45 47 51 |
74
78 83 89 94 98 102 110 |
注 表中H為壓接管外徑，M為三芯恢復原形后尺寸。
表5-80 10kV分相屏蔽塑料電纜中間接頭尺寸
|
電纜截面
mm2 |
各部尺寸 | ||||||||
| A | B | C | D | E | F | H | J | M | |
|
35
50 70 95 120 150 185 240 |
80
84 90 100 105 105 110 120 |
10
10 10 10 15 15 15 15 |
25
25 25 25 30 30 30 30 |
40
40 40 40 40 40 40 40 |
100
100 100 100 110 110 110 110 |
640
650 670 690 780 820 850 910 |
14
16 18 21 23 25 27 31 |
42
44 46 49 51 53 55 59 |
91
95 100 106 111 115 120 128 |
注 表中H為壓接管外徑; M為三芯恢復原形后尺寸。
3.導體壓接
將電纜絕緣按圖示 (A/2+B) 長度剝除，端部削成反應力錐 (俗稱"鉛筆頭")，而后插入連接管壓接。壓接后銼平突起部分，并用汽油布擦凈接管和絕緣表面。
4.包繞絕緣
先將壓坑用環氧膩子填滿，用半導體布帶或半導體橡膠帶將連接管和裸露線芯包纏一層，再用自粘橡膠帶包纏，直至達到圖示形狀與尺寸。圖中J為每芯絕緣包纏直徑。再將兩邊的半導體布帶緊密而又完整無隙地纏包在整個絕緣表面。
5.包繞屏蔽層
用厚度約0.1mm的鋁箔半搭蓋方式平滑緊密地卷繞在半導體布帶上，并使其與電纜兩端的銅屏蔽帶有20mm的重疊。再用鍍錫銅線將其兩端扎緊，并用軟銅線在整個屏蔽上交叉纏繞，將銅線交叉處及兩端與銅扎線接觸處焊好。其外包兩層塑料粘膠帶，再外包一層白布帶。
6.三芯合并恢復原形
將已包好絕緣的線芯并攏，以黃麻等填充，使之恢復原有形狀，并用寬布帶包纏扎緊。
7.裝配塑料盒
若不灌膠，恢復原形后，以半搭式包纏兩層塑料粘膠帶作為防水密封層，然后將置于一端的塑料盒位置移正，旋緊螺蓋。若灌膠，于塑料盒裝好后，在一端澆注口灌1號瀝青膠或低溫絕緣樹脂，待另一端澆注口冒出即可。
也可不裝塑料盒，恢復原形后用自粘橡膠帶包纏，其外再用塑料粘膠帶包纏2～3層即可。
對于3kV及以下和6kV統包屏蔽塑料電纜，其中間接頭的制作工藝與上述工藝基本相同，區別就在于屏蔽層的處理。6kV統包屏蔽型電纜應在三芯并攏后包0.1mm鋁箔作為屏蔽層，并與原電纜統包屏蔽層有 20mm的重疊，用銅線扎緊。3kV及以下電纜則不用作屏蔽層的處理。
熱縮型電纜中間接頭分紙絕緣型和交聯型兩大類型，前者適用于浸漬紙絕緣電纜，后者適用于塑料和交聯電纜。兩種類型中間接頭在結構上的主要區別在于，前者有隔油管而后者沒有，其結構見圖3-109和圖3-110制作工藝簡述如下。
1.紙絕緣電纜熱縮型中間接頭
(1)鋸鋼鎧、剖鉛、脹喇叭口。按圖3-109 (a)量取所需尺寸，在兩側電纜外護層上扎綁線，剝?nèi)ネ庾o層。于外護層斷口50mm的鋼鎧上扎綁線，剝除其余鋼鎧。撕去內墊層，清理自鋼鎧斷口200mm的鉛包表面，保留120mm鉛包，其余剝除。脹喇叭口，撕去喇叭口以外的半導體紙。保留統包絕緣20mm，其余剝除。
(2)纏四氟帶、固定隔油管、應力管和包繞填充膠帶。分開線芯，摘除填充物。在每相芯線上從三叉口根部起半疊包繞四氟帶一層，表面涂上硅脂。在每相芯線上套入隔油管至三叉口根部，由根部起加熱固定。在隔油管外套入應力管，至統包絕緣距離為20mm，并加熱固定。在三叉口處包繞填充膠帶，直徑為電纜外徑加15mm，與鉛包搭接10mm。
(3) 固定手套和絕緣管。將手套套入三叉口根部，由于指根部向兩端加熱固定。再套入絕緣管至三叉口根部，由根部起加熱固定。
(4)鋸芯線、套入管材、壓接連接管。按圖3-109 (a)所示尺寸鋸斷芯線，在剝切電纜較長一側套入護套端頭、密封套及護套筒部，每相芯線上套入隔油管、絕緣管、半導管和銅網，在剝切較短的一側護套端頭及密封套。
自每相芯線端部量取1/2連接管長度加5mm，剝除套入的管材和芯線絕緣紙。再自絕緣斷口量取35mm，剝成30mm長錐體，留5mm半導層。連接管的壓接按基本操作工藝進行。
(5)包繞半導帶和填充膠帶。在連接管上包一層半導帶，與兩端所留的5mm半導層搭接。在連接管兩端錐體之間包繞填充膠帶，厚度不小于3mm，錐體部位應填平。
(6)纏四氟帶，固定隔油管、外絕緣管和半導管。按圖3-109 (b) 所示包繞四氟帶 300mm，將隔油管套在四氟帶上，由中心向兩端加熱固定。再將外絕緣管套在隔油管上，由中心向兩端加熱固定。將兩根半導管套在絕緣上，兩端搭接手套指端10mm，依次由兩端向中間加熱固定。
(7) 安裝屏蔽網、固定護套。將屏蔽網套在兩端鋼鎧之間，用地線旋繞扎緊芯線，兩端在鋼鎧上綁扎牢固，于兩端將地線與銅網、鉛包和鋼鎧焊牢。
將兩端護套端頭與護套管部裝配好，兩端綁扎在鋼鎧上。再將密封套套在護套端頭上，一端搭接護套筒部100mm，另一端搭接電纜外護層200mm，加熱固定。
2.交聯電纜熱縮型中間接頭
(1)剝切電纜。按圖3-110 (a)量取所需尺寸剝?nèi)ネ庾o套，在距斷口50mm的鋼鎧上扎綁線，其余鋼鎧剝除。保留20mm內護層，其余剝除并摘去填充物。
(2) 鋸芯線、剝屏蔽層及半導層。按圖3-110 (a) 所示尺寸對正芯線，在中點處鋸斷。自中心點向兩端芯線各量300mm，剝?nèi)テ溆嚆~屏蔽層，自銅屏蔽層斷口起保留20mm半導層，其余剝除并清除芯線絕緣體表面半導電質。
(3) 固定應力管、套入管材。在兩側各相芯線上分別套入應力管，搭接銅屏蔽層20mm，加熱固定。在剝切電纜較長一端套入護套端頭、密封套及護套筒部，每相芯線上套入絕緣管 (2根)、半導管(2根) 和銅網，在剝切較短一端套入護套端頭及密封套。
(a)
(b)

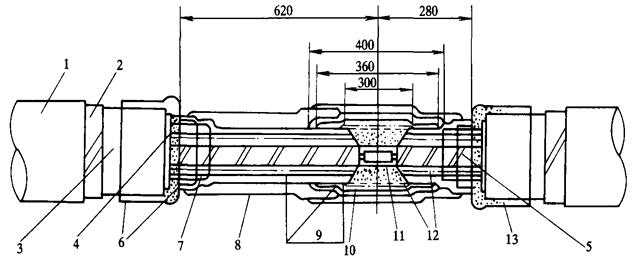

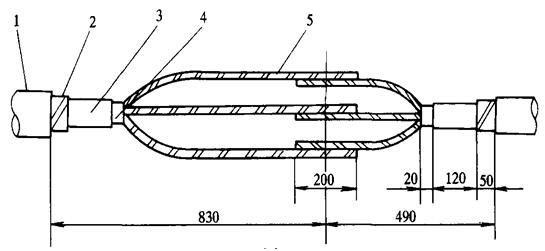

圖3-109 紙絕緣電纜熱縮型中間接頭安裝示意圖
(a)剝切尺寸; (b)單相接頭套管安裝
1—外護層;2—鋼鎧;3—鉛包;4—統包絕緣;5—線芯絕緣;6—三指手套;7—應力管;
8—半導管;9—隔油絕緣管; 10—外絕緣管; 11—半導帶;12—四氟帶;13—填充膠帶
(b)

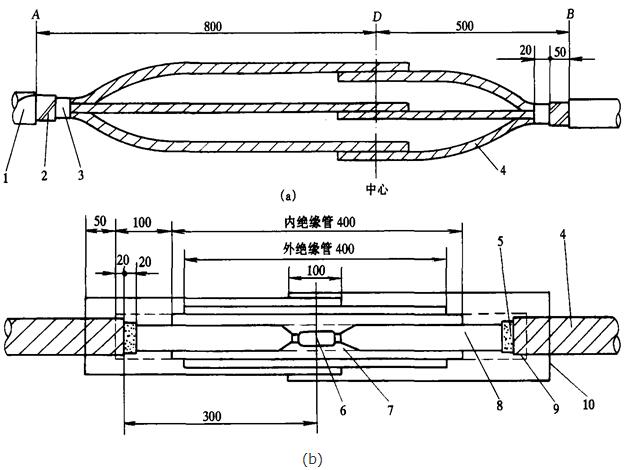

圖3-110 交聯電纜熱縮型中間接頭安裝示意圖
(a)剝切尺寸; (b)單相接頭套管安裝
1—外護層;2—鋼鎧;3—內護套;4—銅屏蔽層;5—半導層;6—連接管;7—填充膠帶;
8—線芯絕緣;9—應力管; 10—半導電管
(4)壓接連接管。在芯線端部量取1/2連接管長加5mm，切除絕緣體。由絕緣體斷口量取35mm，削成30mm長的錐體，留5mm半導層。按照基本操作工藝進行連接管的壓接。
(5)纏半導帶，包繞填充膠帶，固定內、外絕緣管。在連接管上包半導電帶，并與兩端半導層搭接。在連接管兩端的錐體之間包繞填充膠帶，厚度不小于3mm，錐體部位應填平。將內絕緣管套在兩端應力管之間，由中間向兩端加熱固定。再將外絕緣管套在內絕緣管的中心位置上，加熱固定。
(6) 固定半導管，安裝屏蔽網及地線。將兩根半導管套在絕緣管上，兩端搭接銅屏蔽層各50mm，依次由兩端向中間加熱固定。
用屏蔽網連通兩端銅屏蔽層，端部綁扎焊牢。用地線旋繞扎緊芯線，兩端在鋼鎧上綁緊焊牢，并在兩側屏蔽層上焊牢。
(7) 固定護套。將兩端的護套端頭與護套筒部安裝好，兩端綁扎在鋼鎧上。將密封套套在護套端頭上，兩端各搭接筒部和電纜外護套100mm，加熱固定。
